Laminar-Flow-
Produktschutzwerkbänke
Unsere Laminar-Flow-Produktschutzbänke mit vertikaler Luftführung werden eingesetzt, um während der Verarbeitung empfindlicher Produkte eine saubere Arbeitsumgebung zu gewährleisten. Dadurch wird verhindert, dass luftgetragene Partikel in den Arbeitsbereich gelangen und das Produkt verunreinigen.

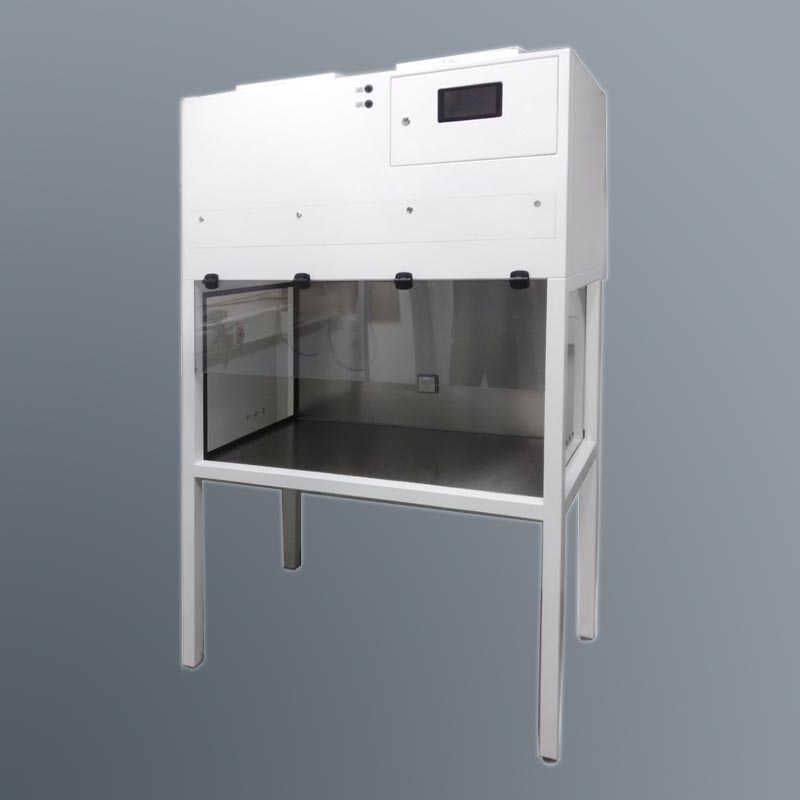

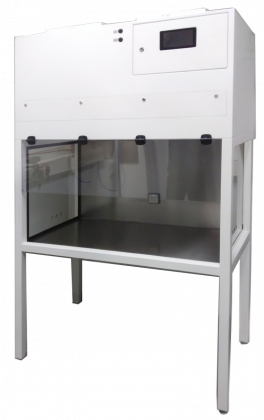

Laminar-Flow-
Produktschutzwerkbank VMA
Die Laminar-Flow-Produktschutzwerkbank vom Typ VMA mit vertikaler Luftführung dient der Erzeugung einer reinen Umgebung bei der Verarbeitung empfindlicher Produkte. Dies dient dem Schutz vor Verunreinigungen durch luftgetragene Partikel innerhalb des Arbeitsbereiches.
Die Laminar-Flow-Produktschutzwerkbank vom Typ VMA wird für Tätigkeiten eingesetzt, bei denen Produktschutz erforderlich ist.
Möchten Sie mehr über unsere Produkte erfahren oder ein Angebot?
Wir freuen uns über Ihre Anfrage
Funktionsprinzip
Unsere Flexibilität - Ihr Nutzen
Kundenspezifische Sonderanlagen
Kundenspezifische Sonderanlagen werden nach eingehender Klärung der Nutzer-Anforderungen konstruiert. Daher sind unsere Laminar-Flow-Produktschutzwerkbänke perfekt auf die Bedürfnisse des Nutzers abgestimmt.
Eingliederung in Kommunikationskonzept
Die Schnittstellen können gem. Kundenwunsch angepasst werden. Damit lässt sich die Bedienung und Überwachung unserer Laminar-Flow-Produktschutzwerkbank optimal in das Kommunikationskonzept des Kunden eingliedern.
Typische
Einsatzbereiche
Sterile Arbeiten,
Ansetzen von Nährmedien,
Durchführung von Qualitätskontrollen
und vieles mehr
Technische Informationen
Eigenschaften
(Nichtfunktionale Anforderungen)
(Nichtfunktionale Anforderungen)
- Hygienisches Design für leichte Reinigung und Desinfektion
- Gehäuse aus Edelstahl WS 1.4301, WS 1.4404 oder pulverbeschichtetem Stahlblech
- Integrierter Schaltschrank
- DEHS Prüfstutzen für Aerosolaufgabe und Rohluftmessung
- Erzeugung der Reinstluft nach dem Prinzip der turbulenzarmen Verdrängungsströmung
- Leicht wechselbare Vorfilter: Güteklasse ISO Coarse 90% nach DIN EN ISO 16890 (G4 nach EN 779), optional andere Güteklassen
- Downflowfilter: Schwebstofffilter der Klasse H14 nach EN 1822
- Energetisch optimierte, extrem schwingungsarme Radialgebläse mit modernster EC-Technologie für langlebigen störungsfreien Betrieb
- Display für Luftgeschwindigkeitsanzeige, Klartextanzeige von Betriebsparametern und Alarmen
- Blendfreie Beleuchtung, gute Ausleuchtung des Arbeitsbereichs
- Bedienungsanleitung in Deutsch und Englisch
- Betriebsanleitung nach DIN EN 82079-1mit Installations- und Montageanleitung
- Optional: Anpassung von Dokumenten (z.B. Qualifizierungs- unterlagen) nach Kundenvorgabe nach Vereinbarung
Optionen/Zubehör
- Frontseitige Begrenzung durch Folienschürze
- Frontseitige Begrenzung durch Scheibe
- Frontseitige Begrenzung durch Klappscheibe
- Elektrisch angetriebene Frontscheibe
- Manuell betätigte Frontscheibe („Schiebescheibe“)
- UV-Licht
- Gelblicht
- dimmbare Beleuchtung
- Einbau von Laborarmaturen: Gase, Druckluft, Vakuum, Wasser etc.
- Steckdosen
- EDV-Schnittstellen, Datendosen
- Überwachung der Vorfilter
- Weiterleitung von Betriebsmeldungen / Störmeldungen / Alarmen über potenzialfreie Kontakte an externen Leitstand
- Einbau von Sonden für Monitoring
- Verstärkte Tischplatte
- Höhenverstellbares Untergestell
- Gehäuse aus melaninharzbeschichteter Spanplatte Weitere Optionen auf Anfrage
Funktionale Anforderungen
- Volumenstrom / Luftgeschwindigkeit einstellbar
- Automatische Gebläseregelung mit umfangreichen Regel- und Überwachungsfunktionen, integrierte Messvorrichtung
- Energiesparbetrieb (Ruhebetrieb, Nachtabsenkung)
- Überwachung des Lüftungssystems
- Drucküberwachung der HEPA-Filter
Beschreibung von Schnittstellen
- Elektrischer Anschluss 230 V oder 230 /400 V
- Optional: Weiterleitung von Störmeldungen / Alarmen über potenzialfreie Kontakte an externen Leitstand
- Optional: Weiterleitung von Betriebsmeldungen über potenzialfreie Kontakte an externen Leitstand: • Vorfilterwechsel, HEPA-Filterwechsel • optional: Aussteuerung, Grenzwert erreicht • Digitale Eingänge für potenzialfreie Kontakte: Produktschutzwerkbank in Betrieb, in Ruhezustand
Wartbarkeit
- Leicht zu wechselnde Vorfilter
- HEPA-Filterwechsel nach vorne
- Gebläsewechsel nach vorne
Risikoakzeptanz
Automatische Gebläseregelung Vorteil: Bei steigenden Filterwiderständen regelt das Gebläse automatisch nach, der eingestellte Volumenstrom bleibt erhalten.
Überwachung der funktionsrelevanten Parameter.
Optional potenzialfreie Kontakte zur Alarmweiterleitung
Lieferumfang
- Laminar-Flow-Produktschutzwerkbank inkl. Filter
- Dokumentation
Abnahmekriterien
- Übereinstimmung mit Spezifikation
- Sichtprüfung auf Verarbeitung und Beschädigungen
- Elektroprüfung – Prüfung der elektrischen Sicherheit und VDE-Erstprüfung nach VDE 0100-600
- Abnahmemessung – • Luftströmungsmessung • DEHS-Filtertest • Funktionstests weitere Messungen nach Vereinbarung • Beleuchtungsstärke • Schall

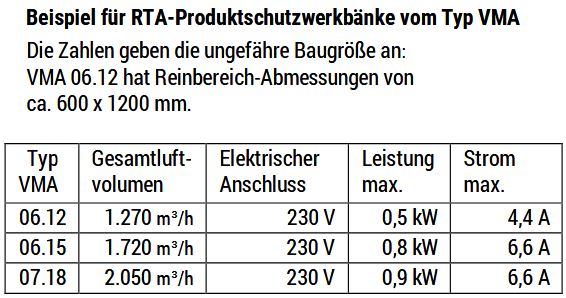

Tabelle
Zur Vergrößerung anklicken
